Общее устройство

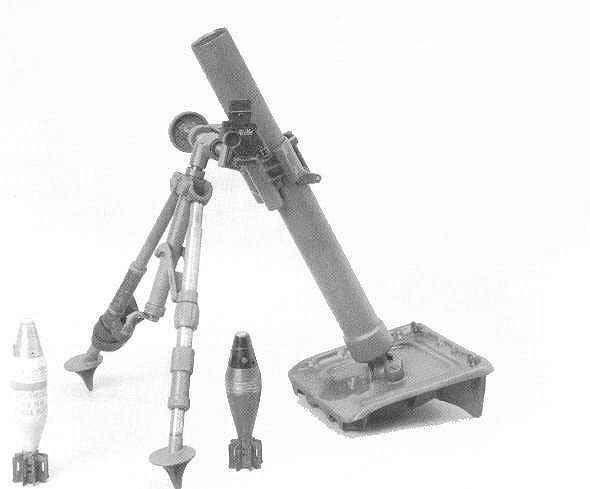

Конструкция 60-мм миномета М1 была довольно обычной: гладкоствольная труба, упирающаяся в прямоугольную опорную плиту и поддерживаемая простой двуногой, оснащенной подъемным механизмом и винтовой рейкой, дающей возможность в небольших пределах осуществлять горизонтальное наведение.

Боек, разбивающий капсюль мины, был неподвижным и размещался в самом низу ствола, мина накалывалась на нею, опускаясь в стволе под действием собственной тяжести.

Миномет имел простейшее прицельное приспособление и мог вести огонь разрывными, зажигательными и осветительными снарядами. Причем, последние применялись не только для освещения поля боя (для чего они в первую очередь предназначались), но и как дополнительное подспорье противотанковым расчетам: в ночном бою огонь велся так, чтобы осветительная мина падала за вражеский
